| ● コンパクトモジュールＥＤＦＡ |
Ａｍｏｎｉｃｓ社製 |
|
| ＡＭＯＮＩＣＳ社ではモジュールタイプの製品もお取り扱いしております。システム用としてユーザー様のご仕様に合わせて、低価格でご提供させて頂くことも可能です。ユニットは出力信号、入力信号検知機能、ＡＣＣ、ＡＰＣ，ＡＧＣの様々な制御モードでご提供可能です。励起レーザー保護、アラーム機能も付属しており、５Ｖの電源のみで制御可能です。 |
| |
|
|
| |
|
|
|
|
ＡＥＤＦＡ−２３ |
飽和出力レベル（at-3dBm input signal) |
>+23dBm |
>+18dBm |
>+23dBm |

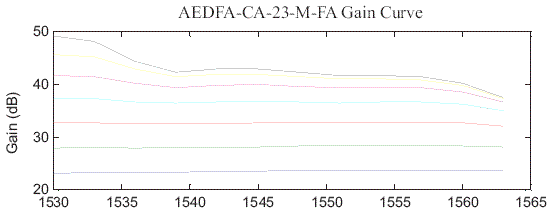

small singal gain＠-30dBm input signal
|
|
|
>37dB |

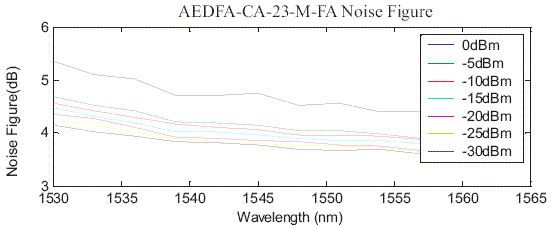

Noise Figure (typ.)
at -3 dBm
|
|
|
6.0dB |
|
|
|
|
|
|
|
|
|
| |
|
動作 温度 |
0 to 50oC |
保存 温度 |
-１0 to 70oC |
電源 |
5.0VDC |
サイズ (mm) |
100x120x18 for AEDFA-13
120x200x15 for AEDFA-18
150x250x32 for AEDFA-23
70x100x14 for AEDFA-BO-13
120x200x25 for AEDFA-BO-18, AEDFA-PA-30 |
制御内容 |
keyswitch, 光レベル |
LCD ディスプレイ |
光レベル、励起レーザー温度 |
ＰＣインターフェース |
ＲＳ２３２ |
保護機能 |
Pump laser over heat warning |
光コネクタ |
FC/APC, FC/UPC, SC/APC, SC/UPC |
ファイバタイプ |
SMF-28 |
|
| |
| |
|
