● プリアンプ、ブースタ、インラインタイプＥＤＦＡ Ａｍｏｎｉｃｓ社製
ＡＭＯＮＩＣＳ社のＥＤＦＡは高安定度の励起用コンバイナー、高出力励起用レーザーを用いており、高光レベルで、低ノイズで高いゲインを得られるユニットですので、様々な用途でご利用頂だけます。光レベル調整ノブ、ＬＣＤ、ＲＳ２３２が付属しておりますので、非常に使いやすくなっています。




プリアンプモデル

AEDFA-ＰＡ−30

AEDFA-ＰＡ−３５

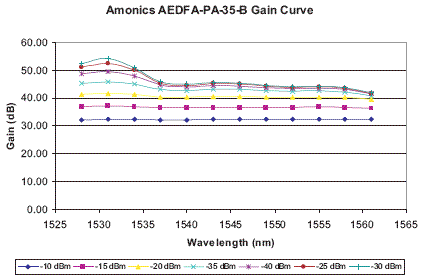

光ゲイン@-40dBm
>30dB
>35dB

光ゲイン＠-10dBm

>20 dB

>30 dB

入力信号レベル

-４０to−１０dBm
-４０to−１０dBm

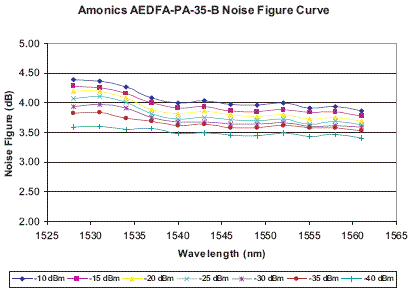

Noise Figure (typ.)
at -3 dBm

<4.3 dB

<4.3 dB

動作波長

1528nm - 1563nm

入力アイソレーション

>30 dB

出力アイソレーション

>30 dB

Polarization Dependent Gain

< 0.3dB


ブースタモデル

AEDFA-ＢＯ−１3

AEDFA-ＢＯ−１８
ＡＥＤＦＡ−ＢＯ−２３
Saturated Output power @-3dBm input signal
>+13dBm
>+18dBm
>+23dBm

光ゲイン＠-30dBm

>20 dB

>30 dB
>35dB

入力信号レベル

-6to＋３dBm

Noise Figure (typ.)
at -3 dBm

<5.0dB

<5.5 dB
<6.0 dB

動作波長

1528nm - 1563nm

入力アイソレーション

>30 dB

出力アイソレーション

>30 dB

Polarization Dependent Gain

< 0.3dB

インラインモデル

AEDFA-ＩＬ−１3

AEDFA-ＩＬ−１８
ＡＥＤＦＡ−ＩＬ−２３
Saturated Output power @-3dBm input signal
>+13dBm
>+18dBm
>+23dBm

光ゲイン＠-30dBm

>30 dB

>3５ dB
>40dB

入力信号レベル

-25to-３dBm

Noise Figure (typ.)
at -3 dBm

<5.0dB

<5.5 dB
<6.0 dB

動作波長

1528nm - 1563nm

入力アイソレーション

>30 dB

出力アイソレーション

>30 dB

Polarization Dependent Gain

< 0.3dB


動作 温度

0 to ４０oC

保存 温度

-１0 to 70oC

電源

80-240 VAC, 43-63Hz

サイズ (mm)

250x300x100 for benchtop

482x350x42 for 19" rackmount

制御内容

keyswitch, 光レベル

LCD ディスプレイ

光レベル、励起レーザー温度

ＰＣインターフェース

ＲＳ２３２

保護機能

Pump laser over heat warning

光コネクタ

FC/APC, FC/UPC, SC/APC, SC/UPC

ファイバタイプ

SMF-28
